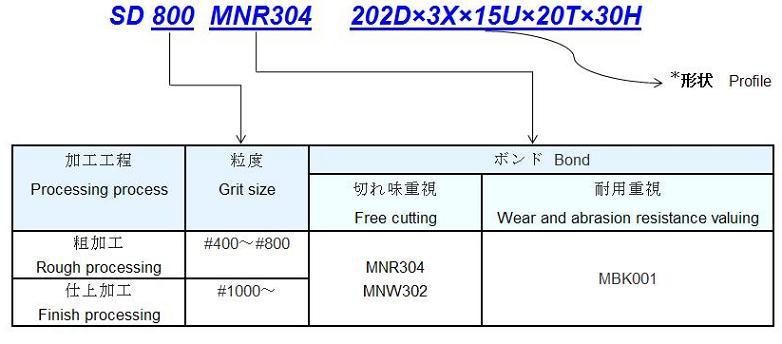

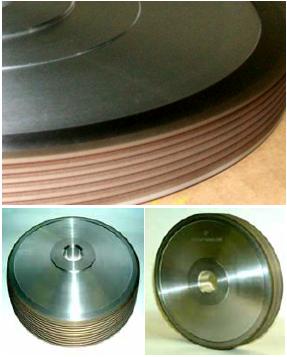

Chamfering WheelsE |
||
 |
||
It is a wheel for the chamfering processing |
||
such as the silicon wafers liquid crystal panel |
||
etc.. Metal bond is adopted for the bonding |
||
material, and it is highly accurate, and |
||
achieves the high efficiency processing. It |
||
corresponds to various specifications such as |
||
V shape, R shape, single ditches, and |
||
continuous ditches. |
||
シリコンウェハー、液晶パネル等の面取り加工用の砥石です。結合剤 |
||
にメタルボンドを採用し、高精度、高能率加工を実現します。V形状 |
||
やR形状、単溝や連続溝等各種仕様に対応します。 |
||
 |
||
＊ あらゆるﾒｰｶｰの機種に対応可能です。お使いの機械に合わせた形状をご指定下さい。 |
||
| Available for any type of machine. Please specify the profile matched to the machine that uses it. | ||

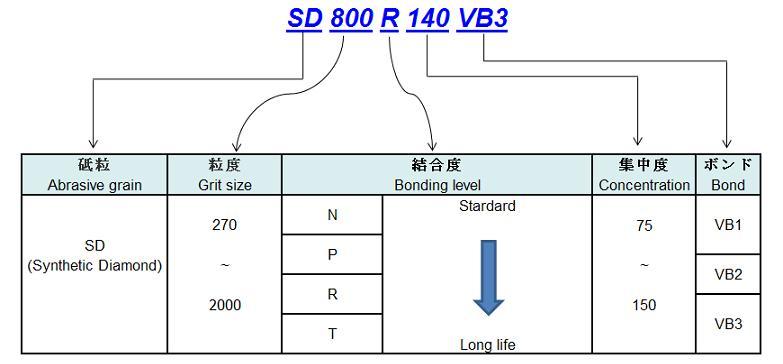

- Vitrified Bond Wheel for Sintered DIA or CBN Tool -焼結ダイヤ、CBN工具用ビトホイール |
||
 |
||
| The core of a straight type is manufactured with not | ||
| aluminum but a conventional abrasive grinding wheel. | ||
| As for the diamond layer and the core part, it is | ||
| strongly connected with the glass uniting material, and | ||
| grinding that uses a highrigidity of the wheel is possible. | ||
| The wheel of the havingpore type that has the pore of | ||
| 25-35vol%. Since thediamond abrasive grain | ||
| protrusion is high, and self-sharpening is excellent, | ||
| this wheel has good sharpness.Wear is a little since | ||
| it is composed of a hard inorganic corpuscle. | ||
| ストレート型のコアはアルミではなく、一般砥石で製造します。ダ | ||
| イヤ層とコア部はガラス結合材で強固に接合するので、ビトホイー | ||
| ルの高剛性を活用した研削が可能です。25～35vol%の気孔を有す | ||
| る、有気孔型のホイールです。ダイヤモンド砥粒突き出し量が高く | ||
| 、自生発刃作用に優れた切れ味の良いホイールです。硬質無機微粒 | ||
| 子で構成されており、磨耗の少ないホイールになっております。 | ||
 |
||

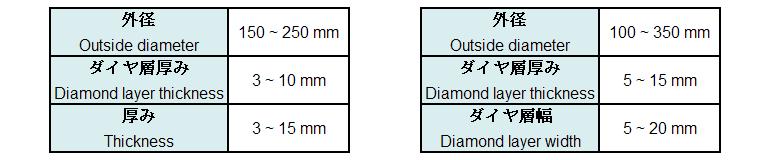

標準対応範囲 Standard size |
||

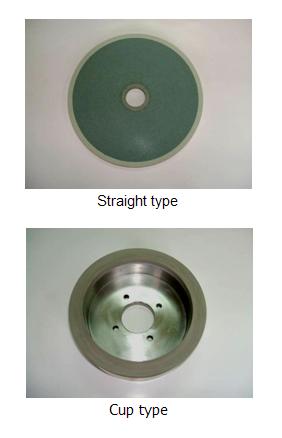

ストレートホイール Straight wheel |
カップホイール Cup wheel |
|
 |
||
※Please specify the shape etc. of the core part both straight and the cup. |
||
※ストレート及びカップ、いずれもコア部の形状等につきましては、ご用命に対応させていただきます。 |
||
